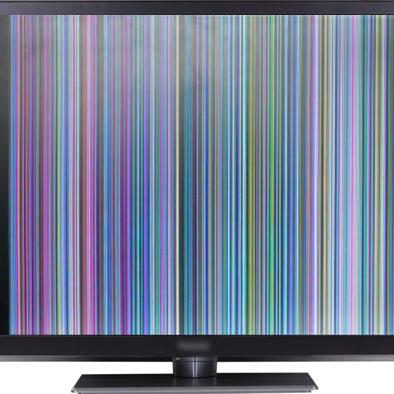

Как бы нам этого не хотелось, но бытовой технике, особенно электронике, свойственно выходить из строя. В этой статье мы подробно расскажем, что делать в случае появления вертикальных полос телевизора Samsung LE40A454C1.
Стоит сказать, что этот вид неисправности для данной модели является достаточно популярным. Его связывают с неправильной работой декодеров или контроллеров жидкокристалличе

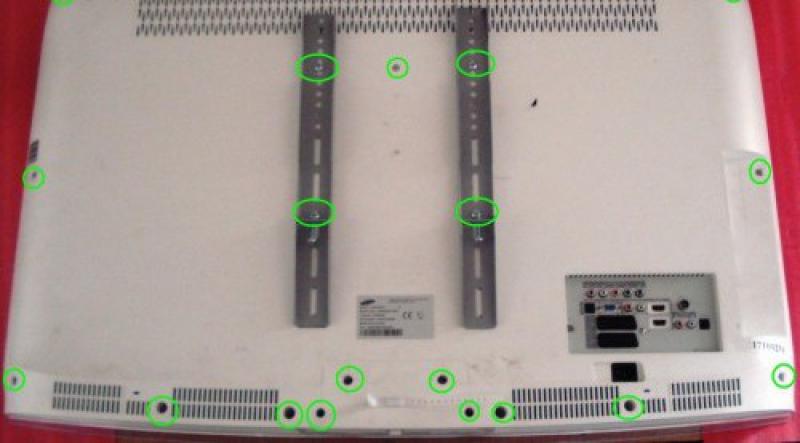

Для того, чтобы получить необходимый доступ, потребуется разобрать панель, для чего она кладется экраном вниз, на заранее подготовленную подложку, дабы не повредить поверхность. Далее выкручиваются все винты крышки.

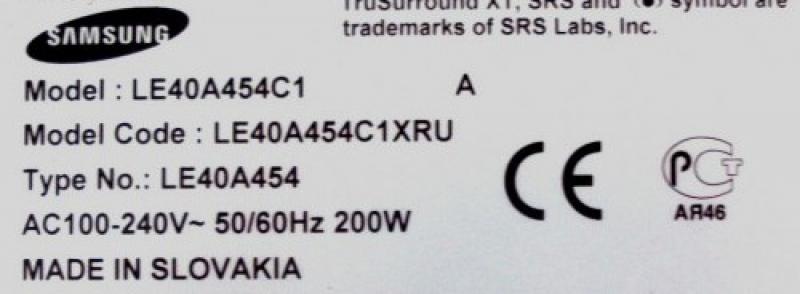

Между тем каждая модель телевизоров Samsung LE40A454C1 имеет информационную табличку с первичной информацией.

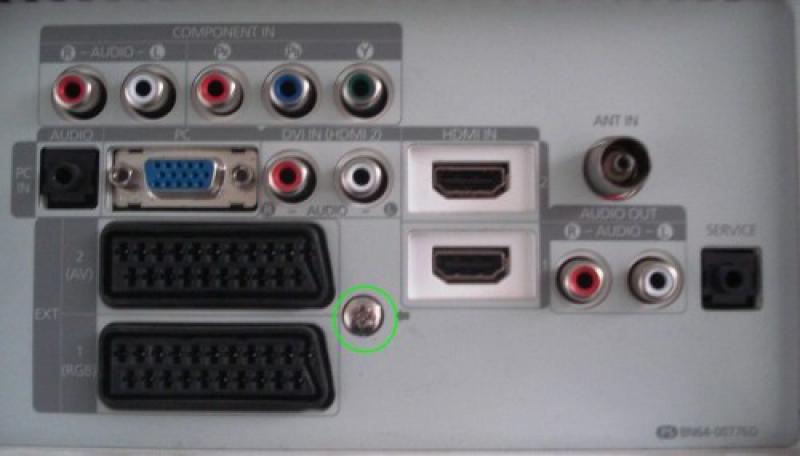

Здесь же несколько элементов интерфейса, посредством которых можно подключать другие устройства или выводить на них изображение.

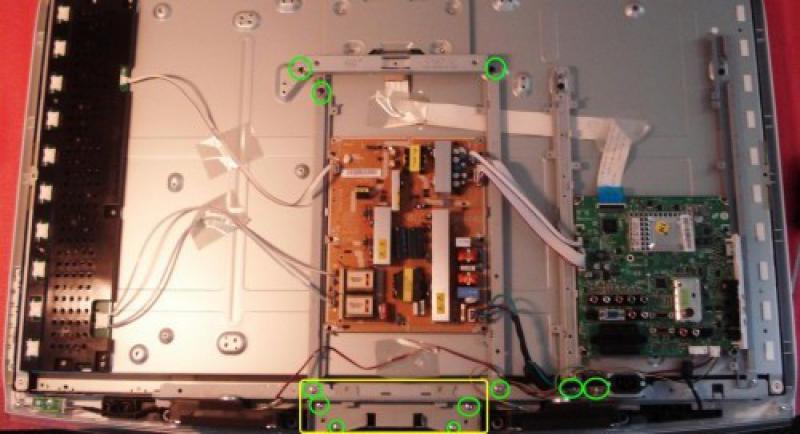

Крышка извлекается легко. После этого появляется доступ к блоку обработки сигналов, элементу питания, плате подсветки, защищенной темной накладкой. Для осуществления ремонта потребуется обеспечить подход к верхней части матрицы, где проходят шлейфы, поэтому демонтируется еще и рамка. Сделать это просто, выкрутив соответствующие болты.

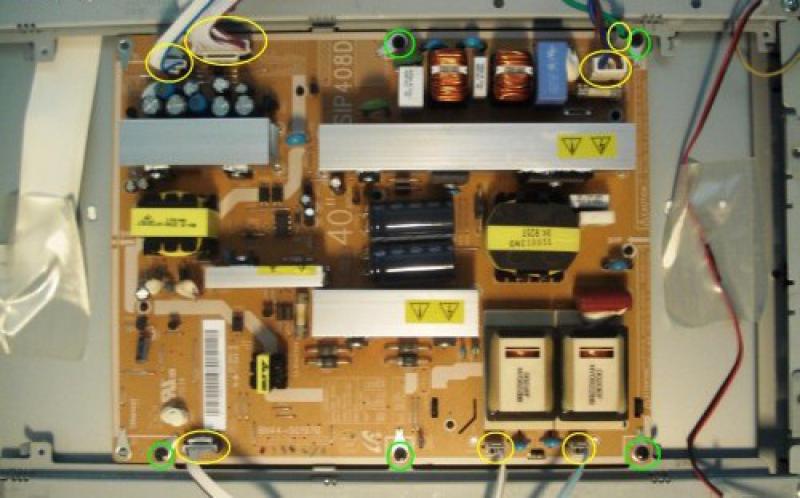

Если есть подозрения на работоспособност

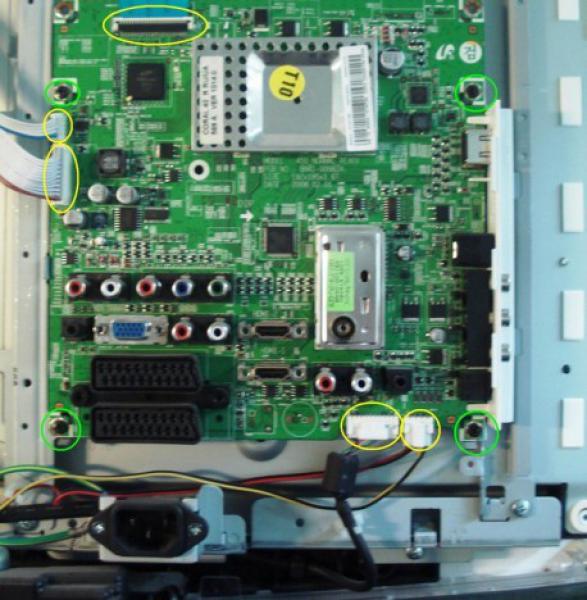

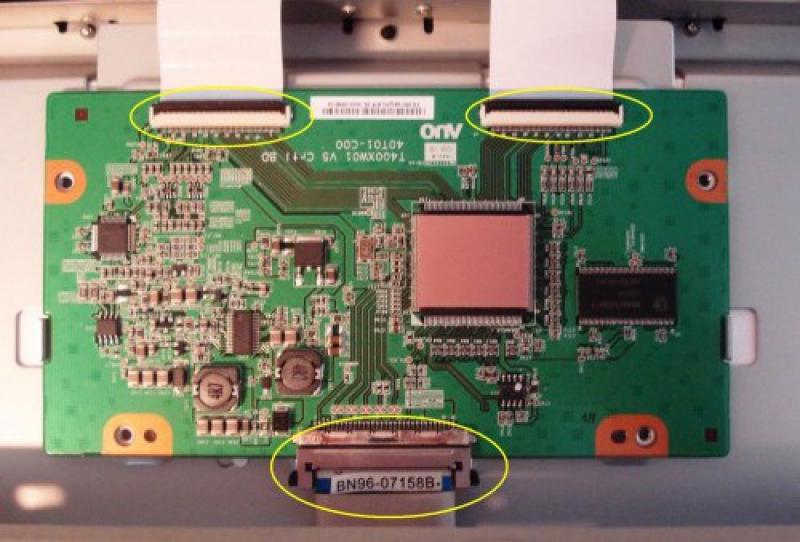

Аналогично поступаем и с платой обработки сигнала.

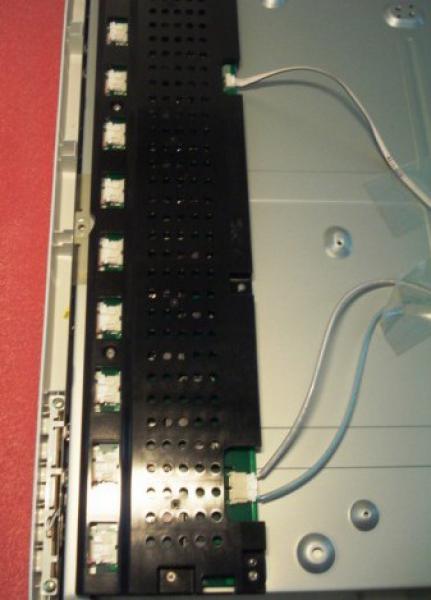

Плата подсветки проверяется только на предмет надежности фиксации всех разъемов.

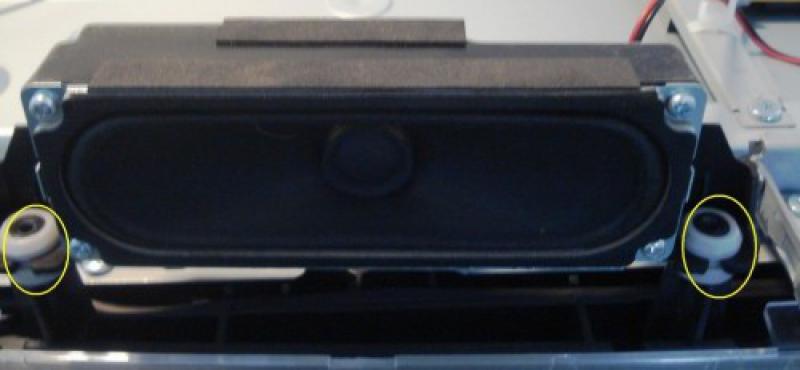

Можно заметить, что в низу корпуса расположены динамики и для предотвращения излишней вибрации они закреплены на резиновых подвесах.

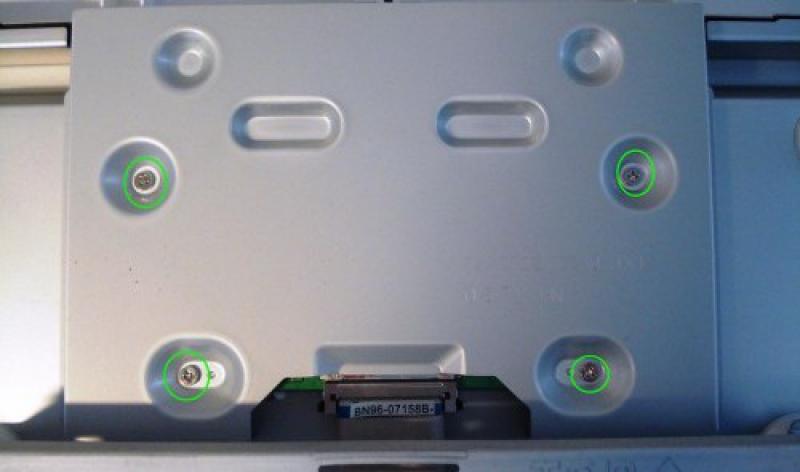

Переходим к съему металлической накладки, прикрывающей блок питания.
Сделав это, освобождается доступ к промежуточной плате со шлейфами, которые аккуратно демонтируются. Рекомендуется сделать визуальный осмотр на предмет наличия отслоений пайки и трещин.

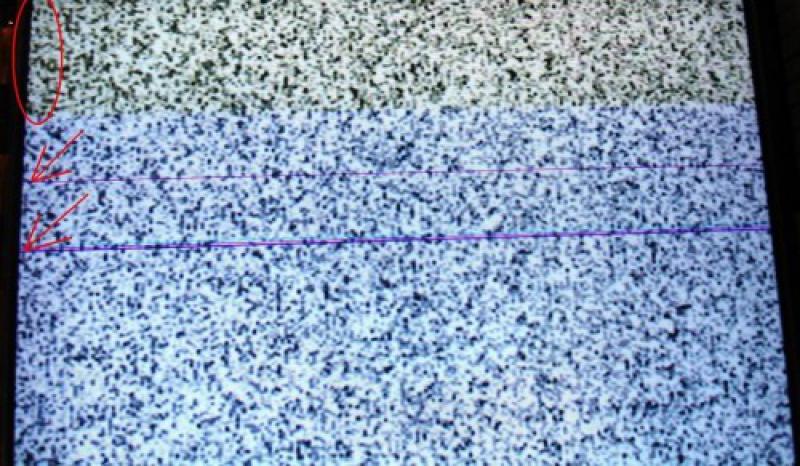

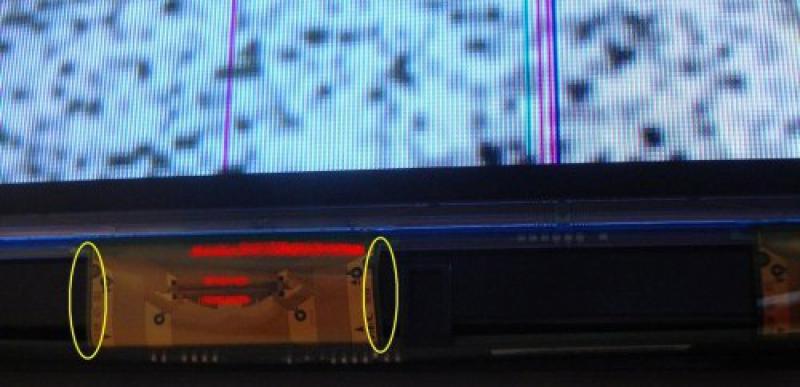

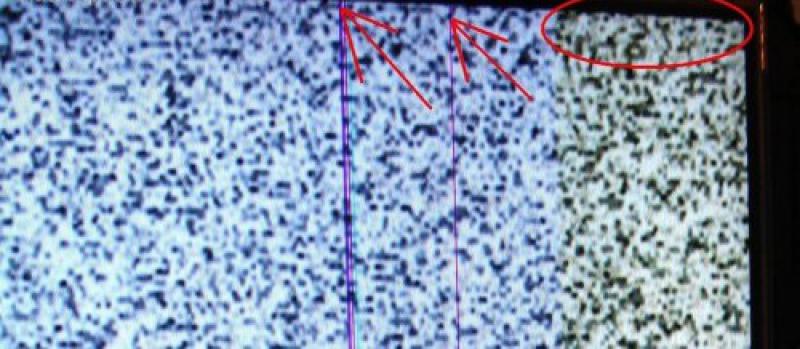

Теперь все платы устанавливаются на место, если не замечены никакие дефекты, можно перевернуть и включить телевизор. По характеру распределения цвета и полос определяются не работающие драйверы.

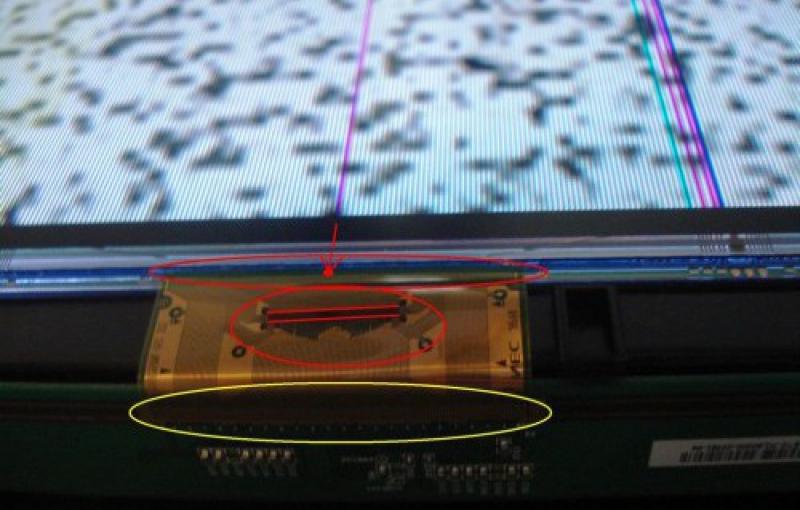

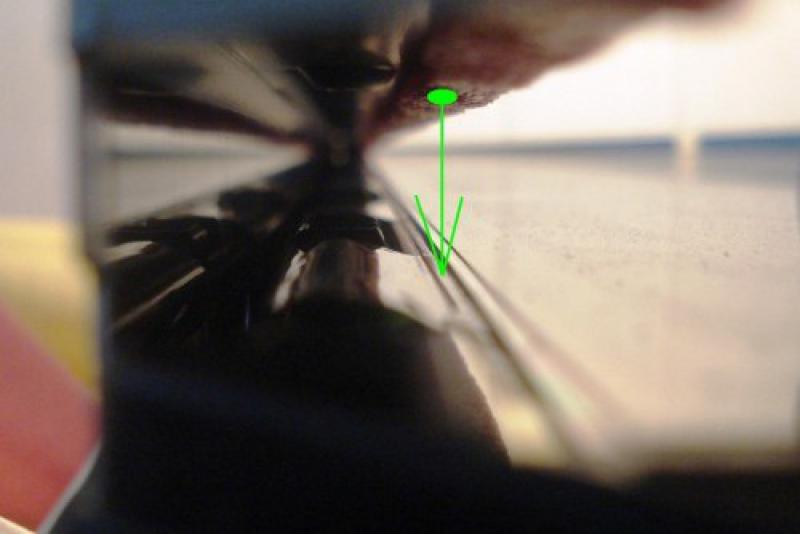

Детальное фото позволяет увидеть один из таких драйверов, отвечающий за цветопередачу пикселей. Проблема появляется вследствие брака, перегрева или механических контактов, в результате чего указанный элемент отслаивается.
Приложив минимальное усилие к шлейфу, изображение обычно приходит в норму. Если не было никаких падений и неквалифицирован

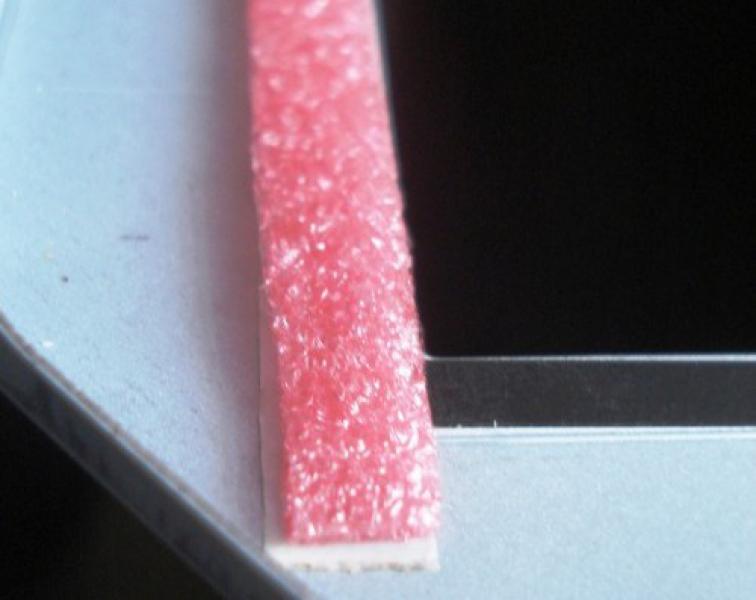

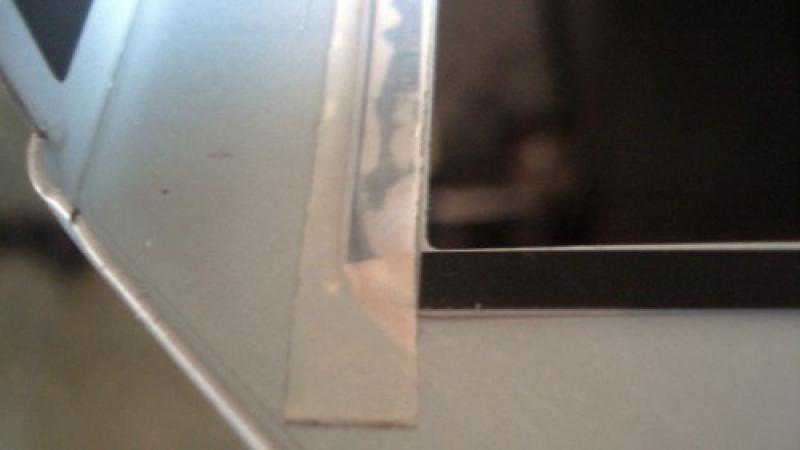

Самым простым способом восстановить контакт – зафиксировать его двусторонним скотчем к металлической рамке по всему периметру. Это, кроме всего, обеспечит дополнительную защиту от механических воздействий.

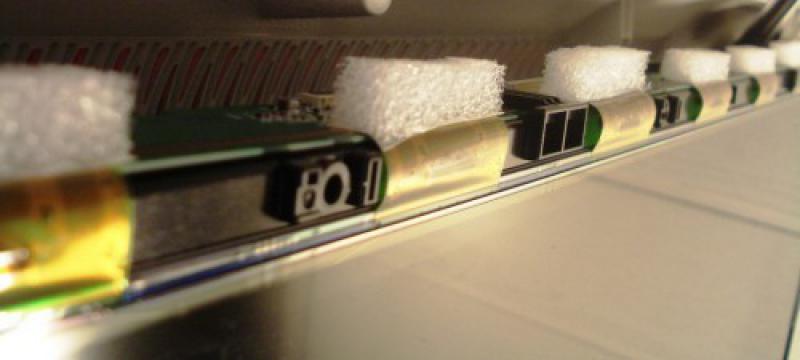

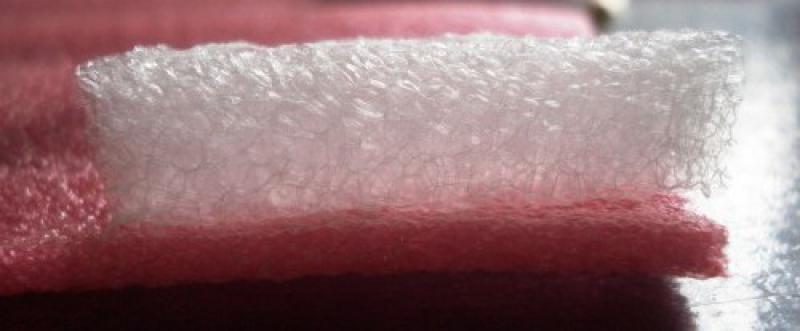

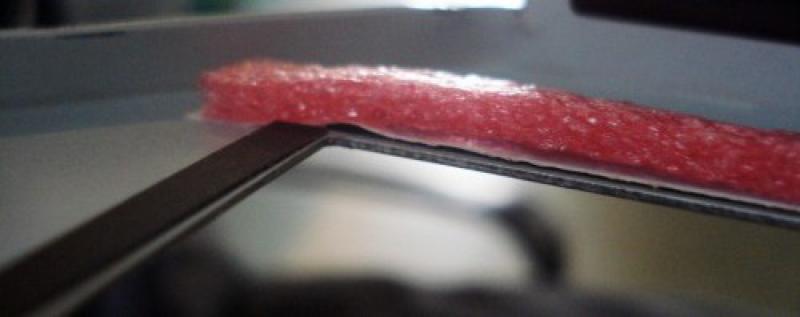

Не лишним окажется дополнительное нанесение уплотнителя, который применяется для упаковки электронных компонентов.

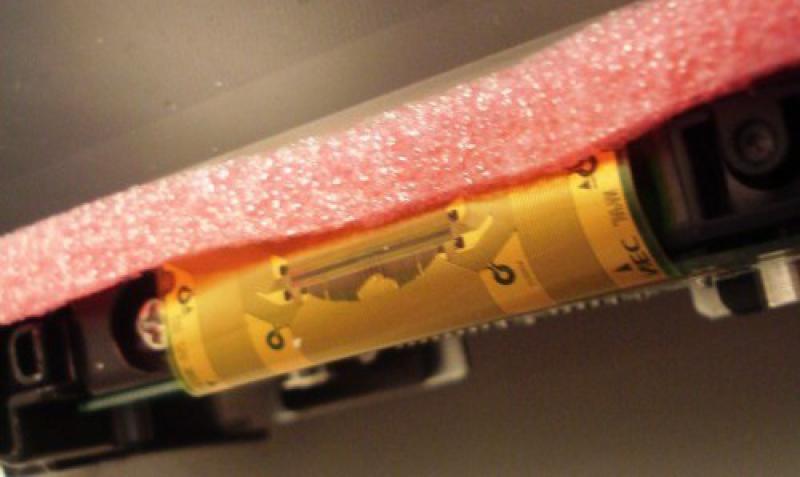

Получится уплотняющая подушка, позволяющая качественно прижать все шлейфы матрицы к соединительным дорожкам.
Если, в результате сборки, высоты уплотнителя недостаточно, то можно наложить его два слоя, либо подобрать другой.
Вероятность, добиться желаемого эффекта высокая. В противном случае придется искать специальный токопроводящий клей, собственно при помощи которого, и выполнено заводское соединение контактов.
